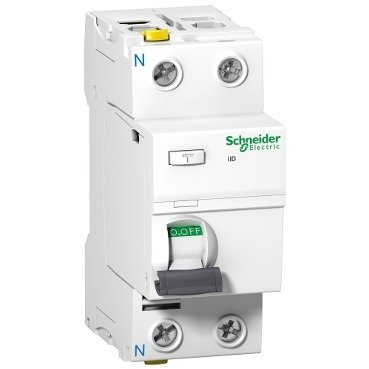

Acti 9 iID vikavirtakytkin 2P 25A 30mA A
DIN-kiskoon asennettavat Acti 9 iID -vikavirtasuojakatkaisijat (RCCB, Residual Current Circuit Breaker) toimivat yhdessä iC60 -johdosuojakatkaisijoiden (MCB, Miniature Circuit Breaker) kanssa niin, että ihmiset ja laitteet ovat suojassa sähköiskuilta ja tulipaloilta. VISI-SAFE : Selkeä indikointi katkaisijan tilasta turvalliseen käyttöön ja ylläpitoon. Luokan 2 eristys: takaa käyttäjien ja kouluttamattomien työntekijöiden turvallisuuden. VisiTrip : havaitset viallisen suojakatkaisimen nopeasti ja nopeuttaa tilanteen korjaamista. SI-tyypin immuunit vikavirtakytkimet : parempi käytön jatkuvuus häiriöherkissä ympäristöissä ja verkoissa, joissa esiintyy joko sähköisiä tai ilmastollisia häiriöitä.
Tuotetiedot
Alue
Acti 9
Tuotenimi
Acti9 iID
Tuote tai komponentti tyyppi
Vikavirtakatkaisija
Laitteen lyhytnimi
iID
Napojen tyyppi
2P
Neutraali asento
Vasen
25 A
Verkon tyyppi
AC
Maavuotoherkkyys
30 mA
Vikavirtasuojauksen viive
Välitön
Vikavirtasuojausluokka
Tyyppi A
Täydentävät tiedot
Verkon taajuus
50/60 Hz
220…240 V AC 50/60 Hz
Vikavirtalaukaisutekniikka
Itsenäinen jännitteensyöttö
Nimellinen katkaisu- ja kytkentäkapasiteetti
Idm 1500 A
Im 1500 A
Nimellinen ehdollinen oikosulkuvirta
10 kA
500 V AC 50/60 Hz [Uimp] Syöksyjännitekesto
6 kV
Kosketinasennon ilmaisin
Kyllä
Ohjauksen tyyppi
Vipu
Asennustapa
Klipattava
Asennusalusta
DIN-kisko
9 mm jako
4
korkeus
91 mm
leveys
36 mm
syvyys
73 mm
tuotteen paino
0,21 kg
Väri
Valkoinen
Mekaaninen kestävyys
20000 Syklit
Sähköinen kestävyys
AC-1: 15000 Syklit
Lukitusvaihtoehtojen kuvaus
Riippulukolla lukittava laite
Kytkentä – liittimet
Tuplaliitin Etupuoli1…35 mm² Jäykkä
Tuplaliitin Etupuoli1…25 mm² Taipuisa
Tuplaliitin Etupuoli1…25 mm² Joustava holkilla
Tuplaliitin Taka1…25 mm² Jäykkä
Tuplaliitin Taka1…16 mm² Taipuisa
Tuplaliitin Taka1…16 mm² Joustava holkilla
Johtimen kuorintapituus
14 mm for Päällinen tai pohja connection
Kiristysmomentti
3,5 N.m Päällinen tai pohja
Ympäristötiedot
Standardit
EN/IEC 61008-1
EN/IEC 61008-2-1
IP suojausluokka
IP20 conforming to IEC 60529
IP40 (Modular enclosure) conforming to IEC 60529
Epäpuhtausaste
3
Sähkömagneettinen yhteensopivuus
8/20 µs impulssin kesto, 250 A EN/IEC 61008-1
Ympäristön lämpötila käytettäessä
−25…60 °C
Ympäristön lämpötila varastoitaessa
−40…85 °C
