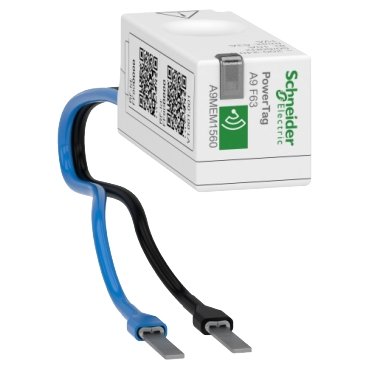

Acti 9 Powertag 1P+N flex

Tuotetiedot

Range of product
PowerLogic

Tuotenimi
PowerTag A9 F63

Tuote tai komponentti tyyppi
Energy sensor

Poles
1P + N

Maximum current [Imax] 63 A

[Ib] perusvirta
10 A

Starting current
40 mA

Saturointivirta
130 A

Tuotekohtainen sovellus
Cost allocation
Load monitoring
Circuit monitoring
Overload alarm
Energy management

Keskittimen yhteensopivuus
Acti9 Smartlink SI B
Acti9 Smartlink SI D
Acti9 PowerTag Link C
Acti9 PowerTag Link
Acti9 PowerTag Link HD
Harmony Hub
Wiser IP module
EcoStruxure Panel Server Universal
EcoStruxure Panel Server Advanced
PrismaSet Active

Sarjan soveltuvuus
Acti 9 Acti 9 iCV40
Acti 9 Vigi iC40
Acti 9 Vigi iC60
Acti 9 Acti 9 iDD40 XA
Acti 9 Acti 9 iCV40 XA
Acti 9 Vigi iDT40

Mittaustapa
Aktiivinen energia
Virta
Jännite
Tehokerroin
Aktiivinen virta

Tarkkuus luokka
Luokka 1 Virta IEC 61557-12
Luokka 0,5 Jännite IEC 61557-12
Luokka 1 Aktiivinen virta IEC 61557-12
Luokka 1 Aktiivinen energia IEC 61557-12
Luokka 1 Tehokerroin IEC 61557-12

Asennuspaikka
Päällinen tai pohja

Asennusalusta
Katkaisijalla

Tuotteen kohde
Switchboard

Tapahtumahallinta
Voltage loss with measured current at voltage loss

Tiedonsiirron tuki medium
Radiotaajuus 2,4…2,4835 GHz IEEE 802.15.4

Suurin päästöteho
10 mW

Täydentävät tiedot

Asennustapa
Ruuveilla (Liittimet)

Electrical connection (voltage sensing & power supply)
Johtimet Johdinpäätteellä

Poikkipinta-ala
1 Jäykkä kaapeli 1,5…16 mm²
2 Säikeinen kaapeli 1,5…2,5 mm²
2 Jäykkä kaapeli 1,5…2,5 mm²
1 Säikeinen kaapeli 1,5…16 mm²

kaapelin pituus
0,25 m

supply voltage
200…240 V AC, +/- 20%

Kaapelin rakenne
1 x 0,33 mm²

Verkon taajuus
50 Hz
60 Hz

Maximum power consumption
1 VA

Standardit
IEC 61557-12
IEC 61010-1
IEC 61010-2-030
IEC 61326-1
ETSI EN 300 328
ETSI EN 301 487-1

Korkeus
Sensor element: 20 mm

Leveys
Sensor element: 18 mm

Syvyys
Sensor element: 44,5 mm

tuotteen paino
16 g

Väri
Valkoinen (RAL 9003)

Ympäristötiedot

Laatumerkinnät
CE

Direktiivit
2014/53/EU – radiolaitedirektiivi

Operointikorkeus
0…2000 m

Ympäristön lämpötila käytettäessä
−25…60 °C

Ympäristön lämpötila varastoitaessa
−40…85 °C

Ylijännite kategoria
III IEC 61010-1

Mittausluokka
Luokka III IEC 61010-2-030

IP suojausluokka
IP20 IEC 60529

IK suojausluokka
IK05

Epäpuhtausaste
3

Suhteellinen kosteus
0…95 % 45 °C IEC 60721-3-3

Tärinänkestoisuus
3M4 IEC 60721-3-3

Sähkömagneettinen yhteensopivuus
Industrial electromagnetic environment IEC 61326-1
Säteilytetty EMC ETSI EN 301 489-17
Sähkömagneettinen emissio IEC 62311

environmental characteristics
Pölysuojattu Luokka 3S3 IEC 60721-3-3
Suolasumu Luokka 3C2 IEC 60721-3-3
Indoor use
