Tuotetiedot
Alue: Acti 9

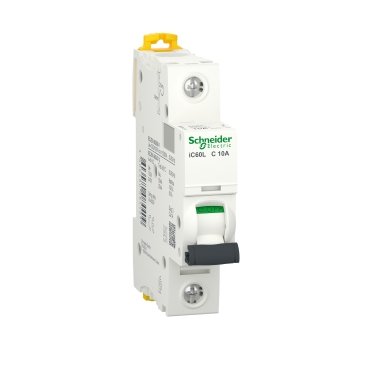

Tuotenimi: Acti9 iC60
Tuote Tai Komponentti Tyyppi: Johdonsuojakatkaisija
Laitteen Lyhytnimi: iC60L
Napojen Tyyppi: 1P
Suojattujen napojen lukumäärä: 1
[In] Nimellisvirta: 10 A
Verkon tyyppi: AC/DC
Suojaustekniikka: Thermomagneettinen
Katkaisukyky: 15000 A Icn 230 V AC 50/60 Hz EN/IEC 60898-1, 50 kA Icu 100…133 V AC 50/60 Hz EN/IEC 60947-2,
70 kA Icu 12…60 V AC 50/60 Hz EN/IEC 60947-2, 20 kA Icu 60…72 V DC EN/IEC 60947-2,
25 kA Icu 12…60 V DC EN/IEC 60947-2, 25 kA Icu 220…240 V AC 50/60 Hz EN/IEC 60947-2
Käyttökategoria: Kategoria A EN 60947-2, Kategoria A IEC 60947-2
Soveltuu pääkytkimeksi: Kyllä EN 60898-1, Kyllä EN 60947-2, Kyllä IEC 60898-1, Kyllä IEC 60947-2
Täydentävät tiedot
[lcs]Nimellinen käyttökapasiteetti: 6000 A 100 % EN/IEC 60898-1 – 230 V AC 50/60 Hz mukainen
Rajoitusluokka: 3 EN/IEC 60898-1 mukainen
[Ui] Eristysjännite: 500 V AC 50/60 Hz EN/IEC 60947-2 mukainen
[Uimp] Syöksyjännitekesto: 6 kVEN 60947-2, 6 kVIEC 60947-2
Kytkentä: – Liittimet: Yksöisliitin (ylä- tai alapuoli) 1…25 mm² jäykkä.
Yksöisliitin (ylä- tai alapuoli) 1…16 mm² joustava
Pakkaustiedot
Pakkaustyyppi 1: PCE
Määrä pakkauksessa 1: 1
Pakkauksen 1 korkeus: 2 cm
Pakkauksen 1 leveys: 7,5 cm
Pakkauksen 1 pituus: 9,5 cm
Pakkauksen 1 paino: 110 g
Pakkaustyyppi 2: BB1
Määrä pakkauksessa 2: 12
Pakkauksen 2 korkeus: 8,5 cm
Pakkauksen 2 leveys: 10 cm
Pakkauksen 2 pituus: 22,5 cm
Pakkauksen 2 paino: 1,389 kg
Pakkaustyyppi 3: S03
Määrä pakkauksessa 3: 132
Pakkauksen 2 korkeus: 30 cm
Pakkauksen 2 leveys: 30 cm
Pakkauksen 2 pituus: 40 cm
Pakkauksen 2 paino: 15,683 kg
Takuu
Takuu: 18 kk
