Tuotetiedot
Alue: Acti 9

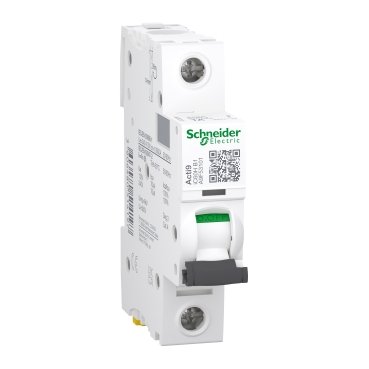

Tuotenimi: Acti9 iC60
Tuote Tai Komponentti Tyyppi: Johdonsuojakatkaisija
Laitteen Lyhytnimi: iC60N
Napojen Tyyppi: 1P
Suojattujen napojen lukumäärä: 1
[In] Nimellisvirta: 1 A
Verkon tyyppi: AC/DC
Suojaustekniikka: Thermomagneettinen
Katkaisukyky: 6000 A Icn at 230 V AC 50/60 Hz EN/IEC 60898-1 mukaisesti
50 kA Icu at 12…60 V AC 50/60 Hz EN/IEC 60947-2 mukaisesti
50 kA Icu at 220…240 V AC 50/60 Hz EN/IEC 60947-2 mukaisesti
50 kA Icu at 100…133 V AC 50/60 Hz EN/IEC 60947-2 mukaisesti
10 kA Icu at 60…72 V DC EN/IEC 60947-2 mukaisesti
15 kA Icu at 12…60 V DC EN/IEC 60947-2 mukaisesti
Käyttökategoria: Kategoria A EN 60898-1, Kategoria A IEC 60898-1
Soveltuu pääkytkimeksi: Kyllä EN 60898-1, Kyllä EN 60947-2, Kyllä IEC 60898-1, Kyllä IEC 60947-2
Täydentävät tiedot
Rajoitusluokka: 3 EN/IEC 60898-1 mukainen
[Ui] Eristysjännite: 500 V AC 50/60 Hz EN/IEC 60947-2 mukainen
[Uimp] Syöksyjännitekesto: 6 kVEN 60947-2, 6 kVIEC 60947-2
Kytkentä: – Liittimet: Tuplaliitin (ylä- tai alapuoli) 1…25 mm² jäykkä.
Tuplaliitin (ylä- tai alapuoli) 1…16 mm² joustava
Pakkaustiedot
Pakkaustyyppi 1: PCE
Määrä pakkauksessa 1: 1
Pakkauksen 1 korkeus: 7,5 cm
Pakkauksen 1 leveys: 1,7 cm
Pakkauksen 1 pituus: 8,5 cm
Pakkauksen 1 paino: 118 g
Pakkaustyyppi 2: BB1
Määrä pakkauksessa 2: 12
Pakkauksen 2 korkeus: 8,5 cm
Pakkauksen 2 leveys: 9,8 cm
Pakkauksen 2 pituus: 22 cm
Pakkauksen 2 paino: 1,469 kg
Pakkaustyyppi 3: S03
Määrä pakkauksessa 3: 132
Pakkauksen 2 korkeus: 30 cm
Pakkauksen 2 leveys: 30 cm
Pakkauksen 2 pituus: 40 cm
Pakkauksen 2 paino: 16,713 kg
Takuu
Takuu: 18 kk
