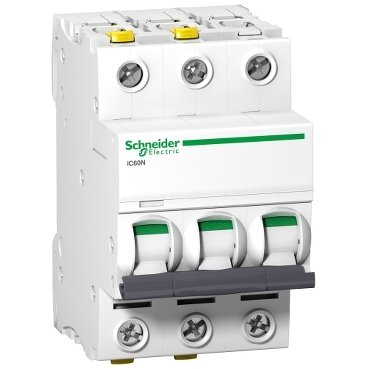

Acti9 iC60N johdonsuojak 3P D 50A 6kA

Tuotetiedot

Laitteen sovellus
Jako

Alue
Acti 9

Tuotenimi
Acti 9 iC60

Tuote tai komponentti tyyppi
Johdonsuojakatkaisija

Laitteen lyhytnimi
iC60N

Napojen tyyppi
3P

Suojattujen napojen lukumäärä
3

[In] Nimellisvirta
50 A

Verkon tyyppi
DC
AC

Suojausteknikka
Thermomagneettinen

Käyrän koodi
D

Katkaisukyky
6000 A Icn 400 V AC 50/60 Hz EN/IEC 60898-1
36 kA Icu 12…60 V AC 50/60 Hz EN/IEC 60947-2
10 kA Icu 380…415 V AC 50/60 Hz EN/IEC 60947-2
20 kA Icu 220…240 V AC 50/60 Hz EN/IEC 60947-2
6 kA Icu 440 V AC 50/60 Hz EN/IEC 60947-2
36 kA Icu 100…133 V AC 50/60 Hz EN/IEC 60947-2
10 kA Icu <= 180 V DC EN/IEC 60947-2 Käyttökategoria Kategoria A EN 60898-1 Kategoria A IEC 60898-1 Soveltuu pääkytkimeksi Kyllä EN 60898-1 Kyllä EN 60947-2 Kyllä IEC 60898-1 Kyllä IEC 60947-2 Standardit IEC 60947-2 EN 60947-2 IEC 60898-1 EN 60898-1 Täydentävät tiedot

Verkon taajuus
50/60 Hz

Magneettinen laukaisuraja
12 x In +/- 20 %

[Ics] Katkaisuvirta, jonka jälkeen vielä huollettavissa
15 kA 75 % EN 60947-2 – 220…240 V AC 50/60 Hz
7,5 kA 75 % EN 60947-2 – 380…415 V AC 50/60 Hz
4,5 kA 75 % EN 60947-2 – 440 V AC 50/60 Hz
15 kA 75 % IEC 60947-2 – 220…240 V AC 50/60 Hz
7,5 kA 75 % IEC 60947-2 – 380…415 V AC 50/60 Hz
4,5 kA 75 % IEC 60947-2 – 440 V AC 50/60 Hz
27 kA 75 % IEC 60947-2 – 12…133 V AC 50/60 Hz
27 kA 75 % EN 60947-2 – 12…133 V AC 50/60 Hz
6000 A 100 % EN 60898-1 – 400 V AC 50/60 Hz
6000 A 100 % IEC 60898-1 – 400 V AC 50/60 Hz
10 kA 100 % IEC 60947-2 – 125…180 V DC
10 kA 100 % EN 60947-2 – 125…180 V DC

Rajoitusluokka
3 EN 60898-1
3 IEC 60898-1

[Ui] Eristysjännite
500 V AC 50/60 Hz EN 60947-2
500 V AC 50/60 Hz IEC 60947-2

[Uimp] Syöksyjännitekesto
6 kVEN 60947-2
6 kVIEC 60947-2

Kosketinasennon ilmaisin
Kyllä

Ohjauksen tyyppi
Vipu

Paikallinen signalointi
Laukaisun indikointi

Asennusalusta
DIN-kisko

9 mm jako
6

korkeus
91 mm

leveys
54 mm

syvyys
78,5 mm

tuotteen paino
0,375 kg

Väri
Valkoinen

Mekaaninen kestävyys
20000 Syklit

Sähköinen kestävyys
10000 Syklit

Kytkentä – liittimet
Tuplaliitin (Päällinen tai pohja) 1…35 mm² Jäykkä
Tuplaliitin (Päällinen tai pohja) 1…25 mm² Taipuisa

Johtimen kuorintapituus
14 mm for Päällinen tai pohja connection

Kiristysmomentti
3,5 N.m Päällinen tai pohja

Vikavirtasuojaus
Erillinen lohko

Ympäristötiedot

IP suojausluokka
IP20 IEC 60529
IP20 EN 60529

Epäpuhtausaste
3

Ylijännitekategoria
IV

Trooppisten olosuhteiden lisääntyminen
2

Suhteellinen kosteus
95 % 55 °C

Ympäristön lämpötila käytettäessä
−35…70 °C

Ympäristön lämpötila varastoitaessa
−40…85 °C
