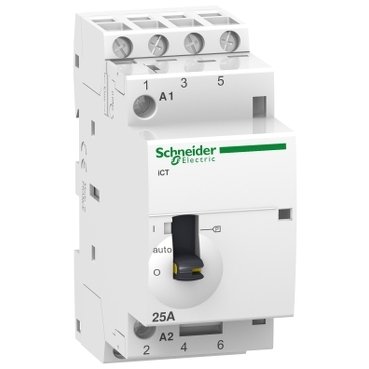

Acti9 iCT mod.kont. 1-A-0 25A 4s 230VAC
Acti 9 iCT moduulikontaktorit. DIN-kiskoon asennettava kontaktori Acti 9 iCT parantaa ainutlaatuisten ominaisuuksiensa ansiosta turvallisuutta ja käytön jatkuvuutta. Luokan 2 eristys: takaa käyttäjien ja kouluttamattomien maallikoiden turvallisuuden. Nimellisvirrat: 16, 20, 25, 40, 63 & 100 A. Napojen määrä: 1P, 2P, 3P, 4P. Standardit: EN 61095 ja CEI 1095. Sähköinen kestävyys (auki- kiinni): 100 000 sykliä. Kytkentäoperaatioiden maksimimäärä/vrk: 100. Kaksi versiota: vakiokontaktorit / käsikäyttöiset kontaktorit. Valinnaiset lisävarusteet: tilan ilmaisu, häiriöiden suojaus, kaksoisohjaus, viive. Täysin modulaarinen järjestelmä antaa mielenrauhaa.
Tuotetiedot
Range of product
Acti9
Tuotenimi
Acti9 iCT
Tuote tai komponentti tyyppi
Kontaktori
Laitteen lyhytnimi
ICT
Laitteen sovellus
Motor-heating-lighting
Poles
4P
25 A AC-7A
8,5 A AC-7B
Napajärjestys
4 NO
Verkon tyyppi
AC
Ohjauksen tyyppi
Remote and manual control
220…240 V AC 50 Hz
Täydentävät tiedot
Verkon taajuus
50 Hz
400 V AC 50 Hz
Maksimiteho
1,6 W 400 V AC
500 V AC 50/60 Hz [Uimp] Syöksyjännitekesto
4 kV
Ohjaussignaalin tyyppi
Jatkuva
Kytkentätaajuus
100 kytkentäoperaatiota/päivä
Paikallinen signalointi
Toiminnan indikaattori
Tehonkulutus vetäneenä VA
4,6 VA
Kytkentävirtasykäys VA
34 VA
Asennustapa
Klipattava
Asennusalusta
35 mm symmetrinen DIN-kisko
9 mm jako
4
Korkeus
81 mm
Leveys
36 mm
Syvyys
60 mm
Väri
Valkoinen
Mekaaninen kestävyys
1000000 Syklit
Sähköinen kestävyys
100000 Syklit IEC/EN 61095 25 A 50 Hz AC-7A
30000 Syklit IEC/EN 61095 8,5 A 50 Hz AC-7B
30000 Syklit IEC/EN 61095 50 Hz AC-7C
100000 Syklit EN/IEC 60947-4-1 50 Hz AC-1
30000 Syklit EN/IEC 60947-4-1 50 Hz AC-3
30000 Syklit EN/IEC 60947-4-1 50 Hz AC-5a
30000 Syklit EN/IEC 60947-4-1 50 Hz AC-5b
Kytkentä – liittimet
Ohjauspiiri: Tunneliliittimet2 kaapeli(t) 1,5 mm² Jäykkä
Virtapiiri: Tunneliliittimet1 kaapeli(t) 1…4 mm² Taipuisa
Virtapiiri: Tunneliliittimet1 kaapeli(t) 1,5…6 mm² Jäykkä
Ohjauspiiri: Tunneliliittimet1 kaapeli(t) 1,5…2,5 mm² Jäykkä
Ohjauspiiri: Tunneliliittimet2 kaapeli(t) 1,5…2,5 mm² Taipuisa
Kiristysmomentti
Ohjauspiiri: 0,8 N.m
Virtapiiri: 0,8 N.m
Tuotteen soveltuvuus
IACTs
IATEt
IACTc
IACTp
Yhteensopivuus
ICT
Ympäristötiedot
Standardit
IEC/EN 61095
Äänitaso
30 dB
Lämmön haihtuminen
1,6 W 50/60 Hz
IP suojausluokka
IP20
Epäpuhtausaste
2
Trooppisten olosuhteiden lisääntyminen
2 EN 60947-4-1
2 EN 61095
2 IEC 1095
Suhteellinen kosteus
95 % 55 °C
Operointikorkeus
2000 m
Ympäristön lämpötila käytettäessä
−5…60 °C
Ympäristön lämpötila varastoitaessa
−40…70 °C
