Harmony painikekotelo-ominaisuudet: Ohjauskalustekotelot sopivat useille yleisille toiminnoille: käynnistys, pysäytys, käynnistys – pysäytys, hätäpysäytys. Täydelliset, käyttövalmiit asemat: XALD: V arustettu yhdellä, kahdella tai kolmella Ø 22 mm:n Harmony® XB5 -sarjan ohjaus- ja signalointiyksiköllä. XALK: Täydelliset kalustekotelot hätäpysäytystoimintoa varten (1 sienipainike). Asiakkaan omien tarpeidensa mukaan kokoamat ohjauskalustekotelot: Tyhjät kotelot, joissa 1, 2 ,3, 4 tai 5 aukkoa Harmony® XB5 -yksiköitä varten. Seuraavien standardien mukaisia: IEC, UL, CSACE-merkintä. Pöly- ja kosteussuojaus IP65, NEMA 4” suojatuilla ledeillä” valaistut linssiyksiköt. Koskettimet pienillle virroille. Ruuviliittimet, nastat piirilevyliitäntää varten. Edut: Harmony, voittoisa tyyli! Tässä teollisuuteen ja palvelusektorille suunnitellussa ohjauskalustesarjassa yhdistyy asennuksen helppous pieneen kokoon ja mukautuvuuteen. Se on ihanteellinen kohteisiin, joissa tarvitaan hyvä kemiallisten aineiden kesto ja/tai kaksinkertainen sähköinen eristys. Sovellukset:
Teollisuus: Elintarviketeollisuus ja panimot, kemiallinen ja paperiteollisuus, merenkulku, palvelusektori ja infrastruktuuri: Energianjakelupaneelien valmistajat, ruoka ja juoma, autopesulat
Tuotetiedot

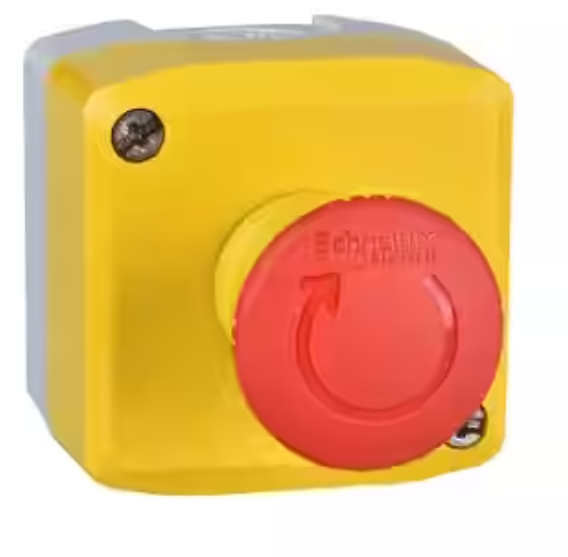

Tuoteryhmä: Harmony XALK
Tuote tai komponentti tyyppi: Valmis ohjausasema
Laitteen lyhytnimi: XALK
Tuotteen kohde: Käyttö XB5 Ø 22 mm ohjaus- ja signaaliyksiköiden kanssa
Ohjausyksikön sovellus: Hätäkatkaisu toiminto/Hätä-seis toiminto
Rungon väri: Vaalean harmaa RAL 7035 (RAL 7035)
Kotelon väri: Keltainen (RAL 1021)
Materiaali: Polykarbonaatti
Ohjainpään profiili: 1 sienipainike
Ohjainpään kuvaus: Punainen merkitön 2 NC
Kuittaus: Kiertämällä vapautuva
Ohjausyksikön sisältö: 1 sienipainike Ø 40 mm, punainen, 2 NC, merkitsemätön
Koskettimen toiminta: Hidas avautuva
Liitännät – liittimet: Ruuviliittimet, on pienempi kuin 2 x 1,5 mm², kaapelinpää IEC 60947-1
Ruuviliittimet, on suurempi kuin 1 x 0,22 mm² ilman kaapelin päätä IEC 60947-1
Täydentävät tiedot
[Ith] tavanomainen vapaan ilman lämpövirta: 10 A IEC 60947-5-1
[Ui] nimellinen eristysjännite: 600 V 3) IEC 60947-1
[Uimp] nimellinen impulssinkestojännite: 6 kV IEC 60947-1
[Ie] nimellinen käyttövirta:
3 A 240 V, AC-15, A600 IEC 60947-5-1
6 A 120 V, AC-15, A600 IEC 60947-5-1
0,1 A 600 V, DC-13, Q600 IEC 60947-5-1
0,27 A 250 V, DC-13, Q600 IEC 60947-5-1
0,55 A 125 V, DC-13, Q600 IEC 60947-5-1
1,2 A 600 V, AC-15, A600 IEC 60947-5-1
Sähköinen kestävyys:
1000000 sykliä, AC-15, 2 A 230 V 3600 sykliä/h 0,5 FI 60947-5-1 lisäys C
1000000 sykliä, AC-15, 3 A 120 V 3600 sykliä/h 0,5 FI 60947-5-1 lisäys C
1000000 sykliä, AC-15, 4 A 24 V 3600 sykliä/h 0,5 EN 60947-5-1 liite C FI 60947-5-1 liite C
1000000 sykliä, DC-13, 0,2 A 110 V 3600 sykliä/h 0,5 EN 60947-5-1 liite C
1000000 sykliä, DC-13, 0,5 A 24 V 3600 syk/h 0,5 EN 60947-5-1 liite C
Sähköinen luotettavuus:
Λ < 10exp(-6) 5 V 1 mA puhtaassa ympäristössä IEC 60947-5-4
Λ < 10exp(-8) 17 V 5 mA puhtaassa ympäristössä IEC 60947-5-4
Pakkaustiedot
Pakkaustyyppi 1: PCE
Määrä pakkauksessa 1: 1
Pakkauksen 1 korkeus: 9,7 cm
Pakkauksen 1 leveys: 7 cm
Pakkauksen 1 pituus: 7 cm
Pakkauksen 1 paino: 168 g
Pakkaustyyppi 2: S03
Määrä pakkauksessa 2: 40
Pakkauksen 2 korkeus: 30 cm
Pakkauksen 2 leveys: 30 cm
Pakkauksen 2 pituus: 40 cm
Pakkauksen 2 paino: 7,202 kg
Pakkaustyyppi 3: P06
Määrä pakkauksessa 3: 320
Pakkauksen 3 korkeus: 75 cm
Pakkauksen 3 leveys: 60 cm
Pakkauksen 3 pituus: 80 cm
Pakkauksen 3 paino: 67,964 kg
Takuu
Takuu: 18 kk
