Tuotetiedot
Alue: Acti 9

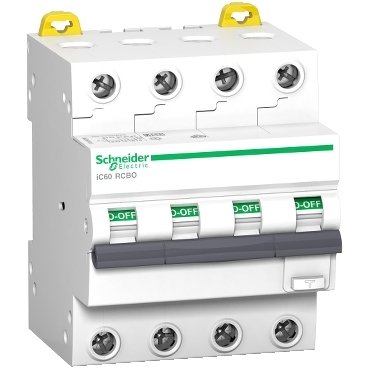

Tuotenimi: Acti9 iC60 RCBO
Tuote Tai Komponentti Tyyppi: Vikavirtakatkaisija ylivirtasuojalla (RCBO)
Laitteen lyhytnimi: IC60 RCBO
Laitteen sovellus: Jako
Napojen tyyppi: 4P
Suojattujen napojen lukumäärä: 4
[In] Nimellisvirta: 16 A
Verkon tyyppi: AC
Suojausteknikka: Thermomagneettinen
Vikavirtasuojauksen viive: Välitön
Vikavirtasuojausluokka: Tyyppi A
Katkaisukyky: 6000 A Icn 380…415 V AC 50 Hz EN/IEC 61009-2-1
6 kA Icu 380…415 V AC 50 Hz EN/IEC 60947-2
Soveltuu pääkytkimeksi: No IEC 60947-1
Täydentävät tiedot
Täydentävä tieto: Lähtö
Liitinten jako: 9 mm napojen välillä
Nimellinen katkaisu- ja kytkentäkapasiteetti: Idm 6000 A 380…415 V AC 50 Hz EN/IEC 61009-2-1
Vikavirtalaukaisutekniikka: Itsenäinen jännitteensyöttö
[Ue] Käyttöjännite: 380…415 V AC 50 Hz
[Ui] Eristysjännite: 500 V AC 50 Hz
[Uimp] Syöksyjännitekesto: 4 kV
Virtakiskon ja jakoliittimen yhteensopivuus: Päällinen tai pohja: Kyllä, Pohja: Biconnect
Kytkentä – liittimet: Tunneliliitin päällinen tai pohja 1…35 mm² Jäykkä
Tunneliliitin päällinen tai pohja 1…25 mm² Taipuisa
Tunneliliitin Päällinen tai pohja 1…25 mm² Joustava holkilla
Pakkaustiedot
Pakkaustyyppi 1: PCE
Määrä pakkauksessa 1: 1
Pakkauksen 1 korkeus: 8,5 cm
Pakkauksen 1 leveys: 8 cm
Pakkauksen 1 pituus: 10 cm
Pakkauksen 1 paino: 437 g
Pakkaustyyppi 2: BB1
Määrä pakkauksessa 2: 3
Pakkauksen 2 korkeus: 10 cm
Pakkauksen 2 leveys: 11,3 cm
Pakkauksen 2 pituus: 24,8 cm
Pakkauksen 2 paino: 1,39 kg
Pakkaustyyppi 3: S03
Määrä pakkauksessa 3: 18
Pakkauksen 3 korkeus: 30 cm
Pakkauksen 3 leveys: 30 cm
Pakkauksen 3 pituus: 40 cm
Pakkauksen 3 paino: 8,877 kg
Takuu
Takuu: 18 kk
