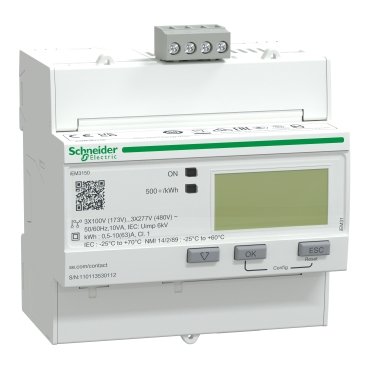

iEM3150 energiamittari 63A Modbus

Tuotetiedot

Alue
Acti 9

range of product
Acti 9 iEM3000

Laitteen lyhytnimi
IEM3150

Tuote tai komponentti tyyppi
Energianmittaus

Täydentävät tiedot

Napojen tyyppi
3P
3P + N
1P + N

Mittaustapa
Aktiivinen energia

Virta
Jännite

Aktiivinen virta
Laitteen sovellus

Partial meter
Sub billing

Tarkkuus luokka
Luokka 1 Aktiivinen energia IEC 62053-21
Luokka 1 Aktiivinen energia IEC 61557-12
Luokka B Aktiivinen energia EN 50470-3

input type
Suora tulo

[In] Nimellisvirta
63 A

Käyttöjännite
100…277 V
173…480 V

Verkon taajuus
50 Hz
60 Hz

Teknologian tyyppi
Elektroninen

Näytön tyyppi
LCD näyttö

Näytteenottotaajuus
32 näytettä/sykli

Mittausvirta
0…63 A

Suurin mitattu arvo
99999999,9 kWh

Kommunikointiprotokolla
Modbus RTU 9.6, 19.2 and 38.4 kbauds even/odd or none, eristys 4000 V

Tiedonsiirtotuki
Ruuviliitinlohko: RS485

Paikallisilmaisu
Vihreä Merkkivalo: Virta päällä
Keltainen Välkkyvä LED: accuracy checking
Keltainen Merkkivalo: yhteys on aktiivinen Modbus portissa (Modbus)

Sisääntulojen lukumäärä
0

Lähtöjen lukumäärä
0

Asennustapa
Klipattava

Asennusalusta
DIN-kisko

Kytkentä – liittimet
Ruuviliitin 16 mm² kaapeli(t)

Ylijännitekategoria
III

Standardit
BS EN 61557-12:2021
IEC 61557-12:2021
EN 61557-12:2021
BS EN 61326-1
IEC 61326-1
EN 61326-1
BS EN 62052-11:2020
IEC 62052-11:2020
EN 62052-11:2020
BS EN 62053-21
IEC 62053-21
EN 62053-21
BS EN 62052-31:2015
IEC 62052-31:2015
EN 62052-31:2015
BS EN 61010-1:2010
EN 61010-1:2010
IEC 61010-1:2010
UL 61010-1:2010
BS EN 61010-2-30
IEC 61010-2-30
EN 61010-2-30
UL 61010-2-30
ANSI C12.16

Tuote sertifiointi
CE IEC 61010-1 (Turvallisuus)
CE EN 61557-12 (power monitor)
CE EN/IEC 61326-1 (EMC)
UKCA BS EN 61010-1 (Turvallisuus)
UKCA BS EN 61557-12 (power monitor)
UKCA BS EN 61326-1 (EMC)
CULus UL 61010-1 (Turvallisuus)
CULus EN 61010-1 (Turvallisuus)
EAC (sub-meter)
KZ NMI M 6-1
KZ
NMI NMI M 6-1

Ympäristötiedot

IP suojausluokka
IP40 Etupaneeli: conforming to IEC 60529
IP20 Kehon tunnistaminen: conforming to IEC 60529

Epäpuhtausaste
2

Suhteellinen kosteus
5…95 % 50 °C

Ympäristön lämpötila käytettäessä
−25…70 °C – IEC

Ympäristön lämpötila varastoitaessa
−40…85 °C

Operointikorkeus
< 2000 m Väri Valkoinen 9 mm jako 10 leveys 90 mm korkeus 95 mm syvyys 69 mm
