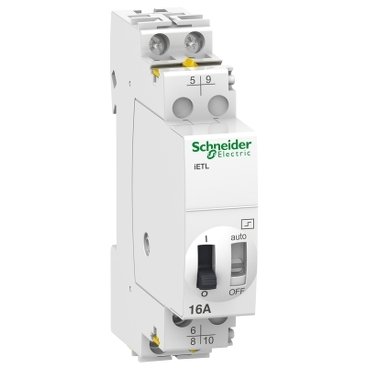

iETL laajennus 16A 1v+1s 230VAC/110
Acti 9 apukosketin. DIN-kiskoon asennettava impulssirele Acti 9 iTL parantaa ainutlaatuisten ominaisuuksiensa ansiosta turvallisuutta ja käytön jatkuvuutta. Luokan 2 eristys: takaa käyttäjien ja maallikoiden turvallisuuden. Nimellisvirrat: 16, 32 A. Napojen määrä: 1P, 2P, 3P tai 4P. Moniohjaus painikkeilla. Ohjausjännite: 230, 130, 48, 24 V AC; 110, 24, 12 V DC. Käyttöikä – kytkentäoperaatioiden kokonaismäärä (AC21): 200 000, iTL 16 A,50 000, iTL 32 A. Standardien EN 669-1, EN 669-2-2 mukaiset. Sisäänrakennetu t tai valinnaiset toiminnot: tilan ilmaisu, keskitetty ohjaus, salpaohjaus, valaistun piirikortin ohjaus, askelohjaus, viive. Edut: Helppo valita, laaja DIN-kiskostandardin mukainen mallisto. Täysin modulaarinen järjestelmä antaa mielenrauhaa. Yksinkertainen clip-on-järjestelmä mahdollistaa tuotteiden ja apulaitteiden joustavan yhdistelyn. Yhdenmukaisia koko Acti 9 -malliston kanssa. Yhteensopiva kaikkien valaistustyyppien kanssa. Sovellukset: Sähköpiirien valvonta kaikissa kaupallisissa ja teollisuusrakennuksissa ja asuinrakennuksissa. Valaistuksen ohjaus useilla painikkeilla.
Tuotetiedot
Range of product
Acti9
Tuote tai komponentti tyyppi
Laajennus impulssireleelle
Laitteen lyhytnimi
IETL iTL 16
Välityssovellus
Kauko-ohjaus
Napojen tyyppi
2P
Napajärjestys
1 C/O + 1 NO
16 A
Verkon tyyppi
AC
Täydentävät tiedot
Verkon taajuus
50/60 Hz
415 v AC 50/60 Hz
Ohjauksen tyyppi
Vipu
Kauko-ohjaus
Ohjaussignaalin tyyppi
Impulssi
Kytkentätaajuus
5 vaihto-operaatiota/minuutti
Impulssin kesto
50 ms
Kaukosäätimen tyyppi
Valopainike 3 mA
Paikallinen signalointi
ON/OFF osoitin
230…240 V AC 50/60 Hz
110 V DC
Syötön käynnistysteho
19 VA
Asennustapa
Kiinteä, TL:n oikealla puolella
Asennusalusta
35 mm symmetrinen DIN-kisko
9 mm jako
2
Korkeus
60 mm
Leveys
18 mm
Syvyys
84 mm
Väri
Valkoinen
Sähköinen kestävyys
AC-21: 200000 Syklit
AC-22: 100000 Syklit
Kytkentä – liittimet
Tunneliliittimet – <= 6 mm²
Apuliittimet
Tunneliliitin
Ohjauspiiri 0,5…6 mm²
Sarjan soveltuvuus
Acti 9 Acti 9 iTL iTL
Acti 9 Acti 9 iTL ITLi
Tuotteen soveltuvuus
ITL 16A
Ympäristötiedot
Standardit
EN 669-1
EN 669-2-2
Tuote sertifiointi
GOST
Laatumerkinnät
NF
VDE
CEBEC
KEMA
IMQ
Äänitaso
60 dB
IP suojausluokka
IP20IEC 60529
Epäpuhtausaste
3
Trooppisten olosuhteiden lisääntyminen
2 IEC 60068-1
Suhteellinen kosteus
95 % 55 °C
Ympäristön lämpötila käytettäessä
−20…50 °C
Ympäristön lämpötila varastoitaessa
−40…70 °C
