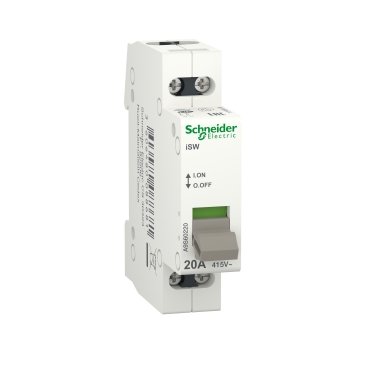

iSW kytkin 2P 20A 415V
Acti 9 ISW Kytkin. DIN-kiskoon asennettavat kytkimet Acti 9 iSW parantavat ainutlaatuisten ominaisuuksiensa ansiosta turvallisuutta ja käytön jatkuvuutta. Mallit myös merkkivalolla: 20-32A, 1P ja 2P1 – 4 Napaisena. VisiSafe: piirien suojauksen turvalliseen käyttöön ja ylläpitoon. Luokan 2 eristys: takaa käyttäjien ja kouluttamattomien työntekijöiden turvallisuuden. Nimellisvirrat : 20 … 100 A. Nimellisjännitteet: 250VAC ja 415VAC. Sopivat standardin IEC 60947-2 mukaiseen eristämiseen. Oikosulun kesto: 20 x In, 1 s. Toimintasyklien määrä: 300 000, iSW 20 ja 32 A; 50 000, iSW 40 … 125 A. Optiot: tilan ilmaisu, sinetöitävä liittimien suojus, nuppi, riippulukitus jne. Standardit: EN 60669-1, IEC 669-1 iSW-kytkimille merkkivalolla ja EN 60669-2-4, IEC 669-2-4.
Tuotetiedot
Alue
Acti9
Tuotenimi
Acti 9 iSW
Tuote tai komponentti tyyppi
Katkaisija
Laitteen lyhytnimi
iSW
Laitteen sovellus
Ohjaus
Napojen tyyppi
2P
Käyttökategoria
AC-22A
Soveltuu pääkytkimeksi
Kyllä
Täydentävät tiedot
[Ie] Nimelliskäyttövirta20 A 415 v AC 50/60 Hz [Ue] Käyttöjännite
415 v AC 50/60 Hz [Ui] Eristysjännite
500 V AC 50/60 Hz EN/IEC 60669-2-4 [Uimp] Syöksyjännitekesto
4 kV
Ohjauksen tyyppi
Vipu
Paikallinen signalointi
ON/OFF osoitin
Kosketinasennon ilmaisin
Kyllä
Asennustapa
Kiinteä
Asennusalusta
DIN-kisko
9 mm jako
2
korkeus
77 mm
leveys
18 mm
syvyys
70 mm
Väri
Valkoinen
Mekaaninen kestävyys
300000 Syklit
Sähköinen kestävyys
30000 Syklit
Kytkentä – liittimet
Tunneliliittimet – 10 mm2 – Jäykkä
Tunneliliittimet – 10 mm2 – Taipuisa
Tunneliliittimet – 10 mm2 – Joustava holkilla
Johtimen kuorintapituus
9 mm
Kiristysmomentti
1,2 N.m
Ympäristötiedot
Standardit
EN/IEC 60669-2-4
IP suojausluokka
IP40
Epäpuhtausaste
2
Trooppisten olosuhteiden lisääntyminen
2
Suhteellinen kosteus
95 % 55 °C
Ympäristön lämpötila käytettäessä
−20…50 °C
Ympäristön lämpötila varastoitaessa
−40…70 °C
