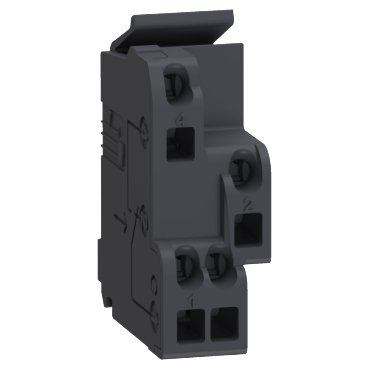

NSX/NS/PP vaihtokosketin OF/SD/SDE/SDV

Tuotetiedot

Tuote tai komponentti tyyppi
Apukosketin

Laitteen lyhytnimi
OF
SD
SDE
SDV

Laitteen sovellus
Katkaisijan tilan seuranta

Sarjan soveltuvuus
Compact Compact NS630b…1600
Compact Compact NS1600b…3200
Compact ComPacT INS
Compact Compact INV
Compact Compact NSX
Easypact EasyPact CVS
PowerPact PowerPact Multistandard
Compact Compact NSX DC

Signaalikoskettimien asettelu
1 NO/NC

Täydentävät tiedot

Häiriön tyyppi
General electric fault

Paikallisilmaisu
Open/close: ON/OFF osoitin
Relay trip indicator: Laukaisun indikointi
Electrical fault: fault trip

Apukoskettimen tyyppi
Standardi

Asennustapa
Klipattava

[Ith] Vapaan jäähdytyksen terminen virta
5 A

Breaking capacity (A)
AC-12: 6 A at 24 V AC 50/60 Hz
AC-12: 6 A at 48 V AC 50/60 Hz
AC-12: 6 A at 110 V AC 50/60 Hz
AC-12: 6 A at 220/240 V AC 50/60 Hz
AC-12: 6 A at 380/440 V AC 50/60 Hz
AC-12: 6 A at 480 V AC 50/60 Hz
AC-12: 6 A at 660/690 V AC 50/60 Hz
AC-15: 6 A at 24 V AC 50/60 Hz
AC-15: 6 A at 48 V AC 50/60 Hz
AC-15: 5 A at 110 V AC 50/60 Hz
AC-15: 4 A at 220/240 V AC 50/60 Hz
AC-15: 2 A at 380/440 V AC 50/60 Hz
AC-15: 1,5 A at 480 V AC 50/60 Hz
AC-15: 0,1 A at 660/690 V AC 50/60 Hz
DC-12: 6 A at 24 V DC 50/60 Hz
DC-12: 2,5 A at 48 V DC 50/60 Hz
DC-12: 0,6 A at 110 V DC 50/60 Hz
DC-12: 0,3 A at 250 V DC 50/60 Hz
DC-14: 1 A at 24 V DC 50/60 Hz
DC-14: 0,2 A at 48 V DC
DC-14: 0,05 A at 110 V DC
DC-14: 0,03 A at 250 V DC

Minimikuorma
100 mA 24 V DC

Apuliittimet
Jousi 0,5…1,5 mm² (AWG 20…AWG 16)

Tarvikkeet / erillisosat
Varaosa Compact NS630b…1600
Varaosa Compact NS1600b…3200
