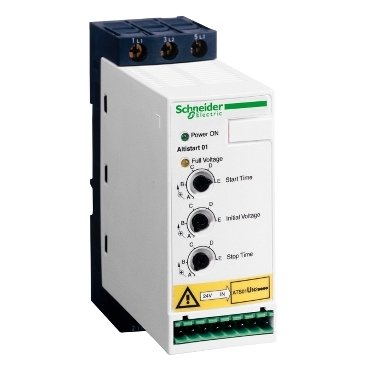

PEHMOKÄYN,/PYSÄYTIN 12A 380-415V
Altistart 01 Pehmokäynnistimet. Äärimmäisen kompakti pehmokäynnistin oikosulkumoottoreiden ohjaukseen. Altistart 01 on yksinkertainen (helppo kytkeä, nopea konfiguroida jne.). Pehmokäynnistin vähentää koneen kulumista, minimoi huoltoajat jne. TeSys® U:n kanssa yhdistettynä ainutlaatuinen pehmokäynnistin ratkaisu. Yksivaiheinen 110 … 230 V – 3-vaiheinen 200 … 480 V 50/60 Hz – 0,37 … 15 KW, jopa 75 kW asti. Säädettävät käynnistys- ja hidastusajat: 5 sekuntia tai 10 sekuntia. Säädettävä vapautusvääntö momentti. Integroitu ohituskontaktori. Yksinkertainen dialogi kahdella ledillä. Käynnistyksen valmistumisen signalointi24 V:n integroitu virtalähde (ATS01N2 …). ”Boost”-toiminto vaikeita käynnistystilanteita varten (ATS01N2 …).
Tuotetiedot
Tuoteryhmä
Altistart 01
Tuote tai komponentti tyyppi
Pehmokäynnistin
Tuotteen kohde
Oikosulkumoottorit
Tuotekohtainen sovellus
Yksinkertainen kone
Laitteen lyhytnimi
ATS01
Syöttöverkko vaiheiden lukumäärä
3 vaihetta
380…415 V – 10…10 %
Moottorin teho kW
5,5 kW, 3 vaihetta 380…415 V
IcL-käynnistimen nimellisarvo
12 A
Käyttökategoria
AC-53B EN/IEC 60947-4-2
Virrankulutus
60 A Nimelliskuormalla
Käynnistyksen tyyppi
Käynnistys jänniterampilla
Tehohäviö W
4 W käynnistyksen loppuvaiheessa täydellä kuormalla
124 W Huippuvaiheessa
Täydentävät tiedot
Asennustapa
Jäähdytysrivaston kanssa
Mahdollinen toiminto
Integroitu ohitus
Syöttöjännitteen rajat
342…456 V
Syöttötaajuus
50…60 Hz – 5…5 %
Verkon taajuus
47,5…63 Hz
Lähtöjännite
<= virtalähteen jännite
[Uc] Ohjauspiirin jännite
Sisäänrakennettu käynnistimeen
Käynnistysaika
Säädettävissä 1 - 10s
Hidastusajan symboli
Säädettävissä 1 - 10s
Käynnistysmomentti
30..80% moottorin suorakäynnistyksen käynnistysmomentista
Binääritulon tyyppi
Logiikka (LI1, LI2, BOOSTI) pysäytä, käynnistä ja buusti käynnistystoiminnot <= 8 mA 27 kOhm
Binääritulon jännite
24...40 V
Binääritulon logiikka
Positiivinen LI1, LI2, BOOSTI tilassa 0: < 5 V ja <= 0,2 mA tilassa 1: > 13 V, >= 0,5 mA
Binäärilähdön virta
2 A DC-13
3 A AC-15
Binäärilähdön tyyppi
Avoin kollektori logiikka LO1 Käynnistyssignaalin loppu
Relelähtö R1A, R1C Ei
Binäärilähdön jännite
24 V (jänniterajat: 6…30 V) Avoin kollektori logiikka
Minimi kytkentävirta
10 mA 6 V DC Relelähtö
Maksimi kytkentävirta
Relelähtö: 2 A 250 V AC cos phi = 0,5 ja L/R = 20 ms Induktiivinen kuorma
Relelähtö: 2 A 30 V DC cos phi = 0,5 ja L/R = 20 ms Induktiivinen kuorma
Näytön tyyppi
1 LED (Vihreä)Käynnistin Käynnistynyt
1 LED (Keltainen)Nimellisjännite saavutettu
Kiristysmomentti
1,9…2,5 N.m
0,5 N.m
Sähköinen liitäntä
4 mm ruuvipuristusliitin – Jäykkä 1 1…10 mm² AWG 8 Virtapiiri
Ruuviliitin – Jäykkä Ilman kaapelipäätettä 1 0.5…2.5 mm² AWG 14 Ohjauspiiri
4 mm ruuvipuristusliitin – Jäykkä 2 1…6 mm² AWG 10 Virtapiiri
Ruuviliitin – Jäykkä 2 0.5…1 mm² AWG 17 Ohjauspiiri
Ruuviliitin – Taipuisa Johdinpäätteellä 1 0.5…1.5 mm² AWG 16 Ohjauspiiri
4 mm ruuvipuristusliitin – Taipuisa Ilman kaapelipäätettä 1 1,5…10 mm² AWG 8 Virtapiiri
Ruuviliitin – Taipuisa Ilman kaapelipäätettä 1 0.5…2.5 mm² AWG 14 Ohjauspiiri
4 mm ruuvipuristusliitin – Taipuisa Johdinpäätteellä 2 1…6 mm² AWG 10 Virtapiiri
4 mm ruuvipuristusliitin – Taipuisa Ilman kaapelipäätettä 2 1,5…6 mm² AWG 10 Virtapiiri
Ruuviliitin – Taipuisa Ilman kaapelipäätettä 2 0.5…1.5 mm² AWG 16 Ohjauspiiri
Merkintä
CE
Toiminta-asento
Pystysuora +/- 10 astetta
korkeus
124 mm
leveys
45 mm
syvyys
131 mm
tuotteen paino
0,42 kg
Yhteensopivuus
ATS01N2
Motor power range AC-3
4…6 kW 380…440 V 3 vaihetta
Moottorikäynnistimen tyyppi
Pehmokäynnistin
