APUKOSKETINLOHKO AF09…38, 1S

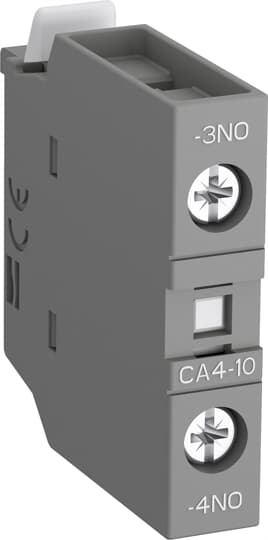

CA4-10 is a 1-pole front mounted auxiliary contact block equipped with screw terminals and can be fitted on AF(C)09(Z)(B)…96 contactors and NF(C)(Z)(B) contactor relays. CA4-10 is available with 1 N.O. instantaneous contacts for standard industrial environments.
Mitat
Tuotteen leveys:9.9 mm
Tuotteen syvyys/pituus:39.5 mm
Tuotteen korkeus:43 mm
Tuotteen paino:0.014 kg
Tekninen
Apukoskettimien lukumäärä NO:1
Apukoskettimien lukumäärä NC:0
Standardit:IEC/EN 60947-5-1, UL 60947-5-1, CSA C22.2 No. 60947-5-1-14
Nimellinen käyttöjännite:Apupiiri 690 V
Nimellistaajuus (f):Apupiiri 50 / 60 Hz
Perinteinen vapaailmalämpövirta (Ith):acc. IEC 60947-5-1, q = 40 °C 16 A
Nimelliskäyttövirta AC-15 (Ie):(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Nimellislyhytkestoinen pieni jännite (Icw):0,1 s 140 A
1 s 100 A
Suurin sähköinen kytkentätaajuus:(AC-15) 1200 cycles per hour
(DC-13) 900 cycles per hour
Nimellistoimintavirta DC-13 (Ie):(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
(400 V) 0.15 A / 60 W
(500 V) 0.13 A / 65 W
(600 V) 0.1 A / 60 W
Nimelliseristysjännite (Ui):acc. IEC 60947-5-1 mukaisesti 690 V
acc. UL/CSA:lle 600 V
Nimellisimpulssinkestojännite (Uimp):6 kV
Suurin mekaaninen kytkentätaajuus:3600 cycles per hour
Kapasiteetin apupiirin kytkentä:Joustava holkilla 1/2x 0.75 … 2.5 mm²
Joustava eristetyllä holkilla 2x 0.75 … 1.5 mm²
Joustava eristetyllä holkilla 1x 0.75 … 2.5 mm²
Jäykkä kiinteä 1/2x 1 … 2.5 mm²
Jäykkä säikeistetty 1/2x 1 … 2.5 mm²
Langan kuorinnan pituus:Apupiiri 10 mm
Suojausluokka:acc. IEC 60529, IEC 60947-1, EN 60529 apuliittimet IP20
Liittimen tyyppi:Ruuviliittimet
