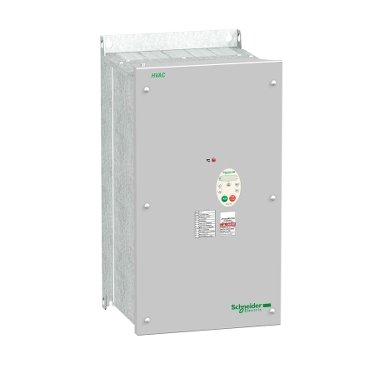

ATV212 11kW 400V 3-v IP55

Tuotetiedot

Laitteen lyhytnimi
ATV212

Tuotteen kohde
Oikosulkumoottorit

Syöttöverkko vaiheiden lukumäärä
3 vaihetta

Moottorin teho kW
11 kW

Moottorin teho hp
15 hp

Syöttöjännitteen rajat
323…528 V

Syöttötaajuus
50…60 Hz – 5…5 %

Syöttövirta
16,9 A 480 V
21,2 A 380 V

Tuoteryhmä
Altivar 212

Tuote tai komponentti tyyppi
Taajuusmuuttaja

Tuotekohtainen sovellus
Pumput ja puhaltimet LVI sovelluksissa

Kommunikointiprotokolla
BACnet
METASYS N2
Modbus
LonWorks
APOGEE FLN

[Us] Nimellissyöttöjännite
380…480 V – 15…10 %

EMC-suodatin
Luokka C2 EMC filtteri integroitu

IP suojausluokka
IP55

Täydentävät tiedot

Näennäisteho
17,1 kVA 380 V

Jatkuva lähtövirta
22,5 A 380 V
22,5 A 460 V

Suurin transienttivirta
24,8 A 60 s

Taajuusmuuttajan lähtötaajuus
0,5…200 Hz

Nopeusalue
1…10

Nopeustarkkuus
+/- 10 % ominaisjättämästä 0,2 Tn – Tn

Paikallisilmaisu
DC-väylä jännitteinen: 1 LED (Punainen)

Lähtöjännite
<= virtalähteen jännite Eristys Sähköinen teho- ja ohjausosan välillä Kaapelin tyyppi Ilman asennussarjaa: 1 johdinIEC-kaapeli 45 °C, Kupari 90 °C / XLPE/EPR Ilman asennussarjaa: 1 johdinIEC-kaapeli 45 °C, Kupari 70 °C / PVC UL Tyypin 1 -sarjalla: 3 johdinUL 508 -kaapeli 40 °C, Kupari 75 °C / PVC Sähköinen liitäntä VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: Liitin 2,5 mm² / AWG 14 L1/R, L2/S, L3/T: Liitin 16 mm² / AWG 4 Kiristysmomentti 0,6 N.m (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) 3 N.m, 26.5 lb.in (L1/R, L2/S, L3/T) Syöttö Sisäinen syöttö vertailupotentiometrille (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 A, suojaustyyppi: ylikuormitus ja oikosulkusuojaus Sisäinen syöttö: 24 V DC (21…27 V), <200 A, suojaustyyppi: ylikuormitus ja oikosulkusuojaus Näytteenoton kesto 2 ms +/- 0,5 ms F Diskreetti 2 ms +/- 0,5 ms R Diskreetti 2 ms +/- 0,5 ms RES Diskreetti 3,5 ms +/- 0,5 ms VIA Analoginen 22 ms +/- 0,5 ms VIB Analoginen Vasteaika FM 2 ms, toleranssi +/- 0,5 ms Analoginen output(s) FLA, FLC 7 ms, toleranssi +/- 0,5 ms Diskreetti output(s) FLB, FLC 7 ms, toleranssi +/- 0,5 ms Diskreetti output(s) RY, RC 7 ms, toleranssi +/- 0,5 ms Diskreetti output(s) Tarkkuus +/- 0,6 % (VIA) lämpötilan vaihtelulle 60 °C +/- 0,6 % (VIB) lämpötilan vaihtelulle 60 °C +/- 1 % (FM) lämpötilan vaihtelulle 60 °C Lineaarisuus virhe VIA: +/- 0,15 % maksimiarvosta Tulo VIB: +/- 0,15 % maksimiarvosta Tulo FM: +/- 0,2 % Lähtö Analogialähdön tyyppi FM Kytkin-konfiguroitava jännite 0...10 V DC, impedanssi: 7620 Ohm, resoluutio 10 bittiä FM Kytkin-konfiguroitava virta 0...20 mA, impedanssi: 970 Ohm, resoluutio 10 bittiä Binäärilähdön tyyppi Kofiguroitava relelogiikka: (FLA, FLC) Ei - 100000 Syklit Kofiguroitava relelogiikka: (FLB, FLC) NC - 100000 Syklit Kofiguroitava relelogiikka: (RY, RC) Ei - 100000 Syklit Minimi kytkentävirta 3 mA 24 V DC Kofiguroitava relelogiikka Maksimi kytkentävirta 5 A 250 V AC päällä Resistiivinen kuorma - cos phi = 1 - L/R = 0 ms (FL, R) 5 A 30 V DC päällä Resistiivinen kuorma - cos phi = 1 - L/R = 0 ms (FL, R) 2 A 250 V AC päällä Induktiivinen kuorma - cos phi = 0,4 - L/R = 7 ms (FL, R) 2 A 30 V DC päällä Induktiivinen kuorma - cos phi = 0,4 - L/R = 7 ms (FL, R) Binääritulon tyyppi F Ohjelmoitava 24 V DC, kanssa Taso 1 PLC, impedanssi: 4700 Ohm R Ohjelmoitava 24 V DC, kanssa Taso 1 PLC, impedanssi: 4700 Ohm RES Ohjelmoitava 24 V DC, kanssa Taso 1 PLC, impedanssi: 4700 Ohm Binääritulon logiikka Positiivinen logiikka (ilmestyvä) (F, R, RES), <= 5 V (tila 0), >= 11 V (tila 1)
Negatiivinen logiikka (katoava) (F, R, RES), >= 16 V (tila 0), <= 10 V (tila 1) Läpilyöntilujuus 3535 V DC maa- ja teholiitinten välillä 5092 V DC ohjaus- ja teholiitinten välillä Eristysresistanssi >= 1 MOhm 500 V DC yhden minuutin ajan

Taajuusresoluutio
Näyttöyksikkö: 0,1 Hz
Analogiatulo: 0,024/50 Hz

Viestintäpalvelu
Kirjoita useaan rekisteriin (16) enintään 2 sanaa
Lue laitteen tunnus (43)
Aikakatkaisun asetus 0,1–100 s
Kirjoita yhteen rekisteriin (06)
Estettävissä olevien monitorointi
Lue tietoja sisältävät rekisterit (03) enintään 2 sanaa

Lisäkortti
Kommunikaatiokortti LonWorks

Toiminnallisuus
Keski

Erityinen sovellus
HVAC

Binäärilähdön lukumäärä
2

Analogiatulojen lukumäärä
2

Analogiatulon tyyppi
VIA Kytkin-konfiguroitava jännite: 0…10 V DC 24 V max, impedanssi: 30000 Ohm, resoluutio 10 bittiä
VIB Konfiguroitavissa oleva jännite: 0…10 V DC 24 V max, impedanssi: 30000 Ohm, resoluutio 10 bittiä
VIB Konfiguroitava PTC-anturi: 0…6 koetinta, impedanssi: 1500 Ohm
VIA Kytkin-konfiguroitava virta: 0…20 mA, impedanssi: 250 Ohm, resoluutio 10 bittiä

Analogialähtöjen lukumäärä
1

Fyysinen rajapinta
2-johdin RS485

Liitintyyppi
Yksi RJ45-liitin
1 avoin tyyli

Lähetysnopeus
9600 bps or 19200 bps

Lähetyskehys
RTU

Osoitteiden lukumäärä
1…247

Tietomuoto
8 bittiä, 1 seis, pariton parillinen tai ei konfiguroitava pariteetti

Polarisaatiotyyppi
Ei impedanssia

Oikosulkumoottorin ohjausprofiili
Jännitteen/taajuuden suhde, 5 pistettä
Jännitteen ja taajuuden suhde, automaattinen IR-kompensointi (U/f + autom. Uo)
Jännitteen/taajuuden suhde – energian säästö, neliöllinen U/f
Vuovektoriohjaus ilman anturia – tavallinen
Jännitteen/taajuuden suhde, 2 pistettä

Vääntömomentin tarkkuus
+/- 15 %

Hetkellinen piikkimomentti
120 % Moottorin ominaisvääntömomentista +/- 10 % 60 s

Kiihdytys- ja hidastusrampit
Lineaarisesti säädettävä erikseen välillä 0,01–3 200 s
Automaattisesti kuorman perusteella

Moottorin jättämän kompensointi
Automaattinen kuormasta riippumatta
Säädettävä
Ei saatavissa U/f skalaariohjauslailla

Kytkentätaajuus
6…16 kHz Säädettävä
12…16 kHz Mukana

Nimelliskytkentätaajuus
12 kHz

Jarrutus pysähdyksiin
DC injektiolla

Verkon taajuus
47,5…63 Hz

Mahdollinen syötön Isc
22 kA

Suojaustyyppi
Ylikuumenemis suoja: Taajuusmuuttajan
Lämpötehon vaihe: Taajuusmuuttajan
Oikosulku moottorin vaiheiden välillä: Taajuusmuuttajan
Syöttövaihekatkoja: Taajuusmuuttajan
Ylivirta lähtövaiheiden ja maan välillä: Taajuusmuuttajan
DC-väylän ylijännitteet: Taajuusmuuttajan
Jarru ohjauspiirillä: Taajuusmuuttajan
Rajanopeuden ylitystä vastaan: Taajuusmuuttajan
Syötön ylijännite ja alijännite: Taajuusmuuttajan
Syötön alijännite: Taajuusmuuttajan
Syöttövaiheen menetystä vastaan: Taajuusmuuttajan
Ylilämpösuojaus: Moottori
Moottorivaiheen katkaisu: Moottori
PTC-koettimien kanssa: Moottori

leveys
290 mm

korkeus
560 mm

syvyys
315 mm

tuotteen paino
30,3 kg
